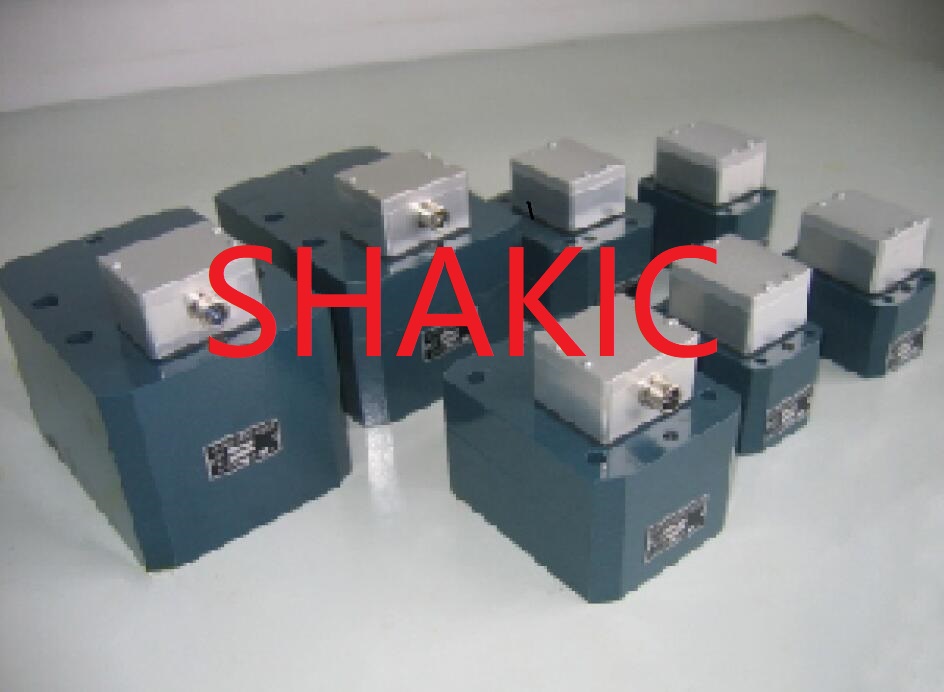

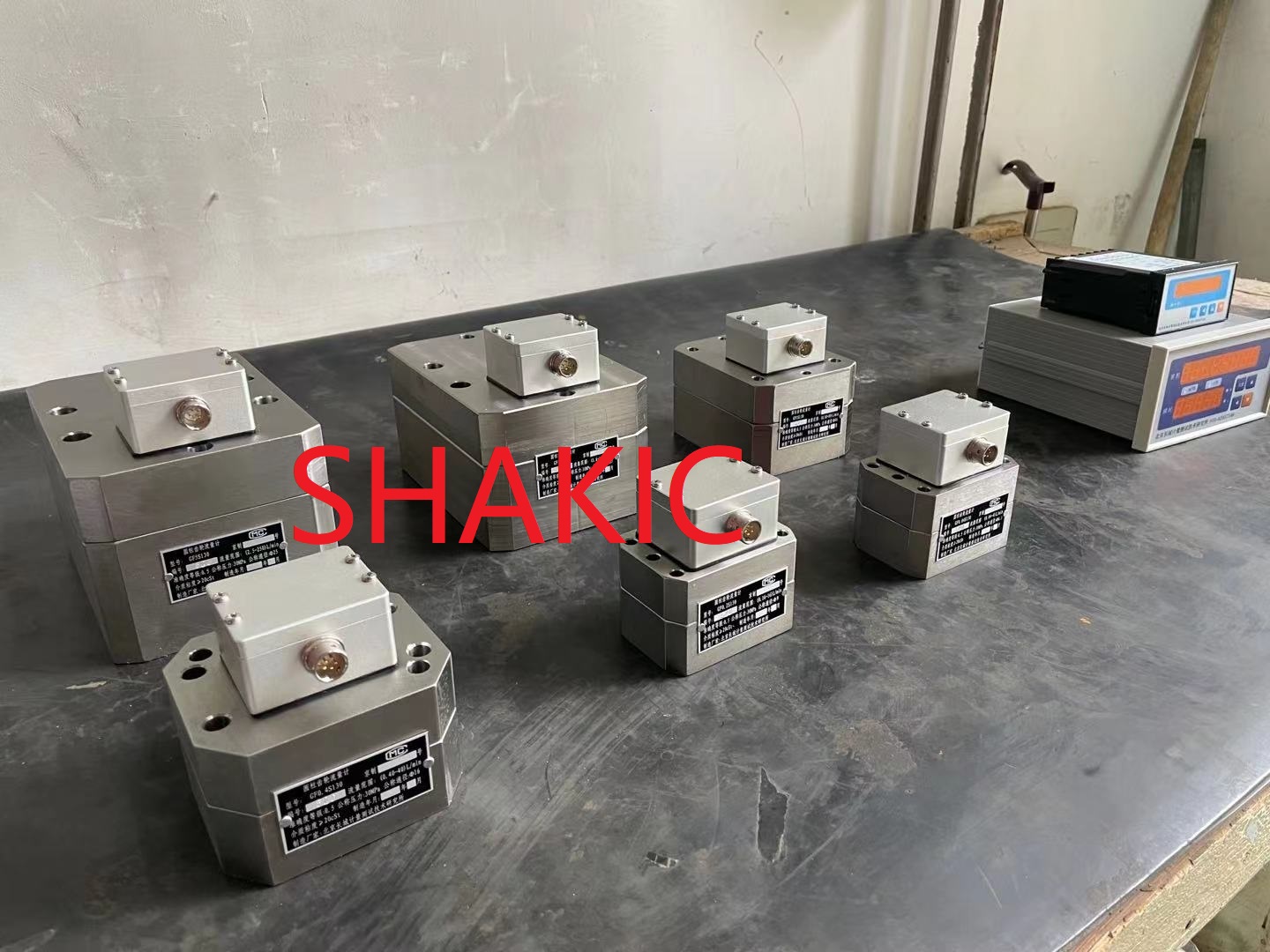

不锈钢型高压圆柱齿轮流量计/高压液压油流量计/高压润滑油流量计 铝合金型高压圆柱齿轮流量计/高压液压油流量计/高压润滑油流量计
不锈钢型高压圆柱齿轮流量计/高压液压油流量计/高压润滑油流量计 铝合金型高压圆柱齿轮流量计/高压液压油流量计/高压润滑油流量计

高压圆柱齿轮流量计/高压正排量流量计/高压容积式流量计/高压体积式流量计/高压液压油流量计/液压油专用流量计|液压油测试设备流量计/高压液压油流量传感器/高压正排量容积式流量计/液压油流量计/高压液压油流量传感器/High Pressure Circular Gear Positive Displacement Flow Meter/
服务热线:021-54485672;18930965672;18916185672;13916101910
QQ:2478182092;QQ:1240199379;QQ:845880592;QQ:1650857523;QQ:978008394
阿里旺旺:shakic
Skype:shakic2008
电子邮箱Email:shakic@163.com;shakic2008@hotmail.com


如果您已有QQ账号,请点击这里在线咨询 如果您已有QQ帐号,请点击这里在线咨询 如果您已有QQ账号,请点击这里在线咨询 如果您已有QQ账号,请点击这里在线咨询 如果您已有QQ帐号,请点击这里在线咨询
如果您已有阿里旺旺帐号,请点击这里在线咨询
如果您有Skype账号,请点击这里在线咨询
亲,这里是流量仪表第一微信平台,介绍各类流量计仪表知识,回答各类流量计仪表选型、使用问题,欢迎关注。


上海洪柯自动化仪表有限公司和中国航空工业集团有限公司北京长城计量测试技术研究所(第三〇四研究所)联合推出的GF系列高压圆柱齿轮流量计适合用来测量高黏度、高压、高温、微小流量液体。可应用于航空、航天、兵器、化工、油漆、印染、食品、医疗等各个行业。在飞机武器装备、车辆制造等领域中广泛用于液压油和润滑油的流量测量。适用介质包括:各类油品、油漆涂料、染料、食用油类等。


GF系列圆柱齿轮流量计主要特点:
●测量准确度高,流量范围宽,量程比大于1:100,线性误差优于0.5%,重复性优于0.05%;
●适合微小流量测量,最小流量测量下限可以到20mL/min。
●受介质粘度特性影响小,适合粘度变化较大条件下的流量测量。
●对流体流动状态不敏感,不需要上下游直管段。
●可在高压条件下进行流量测量。
●双通道方波信号输出,通过双通道检测可辨认流体方向。
●电子元器件工作稳定可靠,采用EMC兼容的传感器系统和前置放大器。

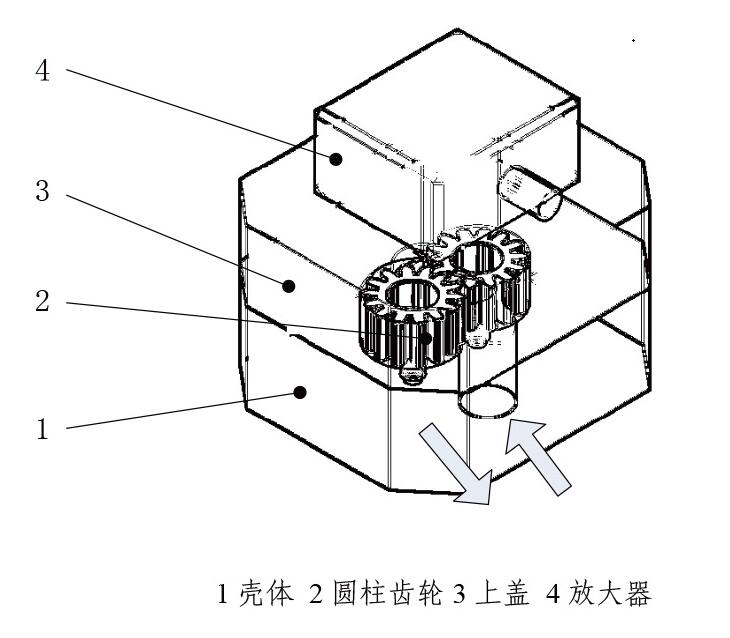

GF系列圆柱齿轮流量计工作原理
圆柱齿轮流量计是正排量容积式流量计,由计量室、精密圆柱齿轮和传感器组成。流体在上游的压力作用下流入流量计,推动一对齿轮转动,内部传感器可检测齿轮的转动,每转过-个齿,发出一个脉冲,即对应一个齿容量,通过累计脉冲数即可得到流体的流量。
圆柱齿轮流量计工作原理
圆柱齿轮流量计工作原理

GF系列高压圆柱齿轮流量计主要性能参数
型号、流量范围与通径:
----GF0.025,流量范围0.02-2L/min,通径6.5mm
----GF0.04,流量范围0.04-4L/min,通径6.5mm
----GF0.2,流量范围0.16-16L/min,通径9mm
----GF0.4,流量范围0.4-40L/min,通径16mm
----GF1,流量范围0.8-80L/min,通径16mm
----GF3,流量范围1.6-160L/min,通径25mm
----GF5,流量范围2.5-250L/min,通径25mm
----GF12,流量范围6-600L/min,通径38mm
测量精度:0.5%(介质黏度大于20cst/mm2/s时)
重复性:0.05%
介质粘度:1-1000mm2/s
介质温度:普通型-20- +80℃;高温型-20- +150℃
公称压力:35MPa
连接方式:高压螺纹
本体材质:不锈钢
输出信号:双通道24V方波信号
供电电源:24VDC
电气连接:航空插头,标准配置信号线1.5米
环境温度:-20~+40℃
环境湿度:≤85%RH(不结露)

可选配件
●HK-J8显示仪表,可显示瞬时流量、累积流量,具有线性插值、4-20mA电流变送输出等功能。
●针对磷酸酯液压油,可选配三元乙丙橡胶密封圈。
●安装底板及密封垫。

GF系列圆柱齿轮流量计尺寸图



GF系列圆柱齿轮流量计安装与使用
//////////////////////
